Titanbarren – ein flexibles und hochfestes Metall für Ihre Bedürfnisse

Warum Titanbarren herkömmliche Metalle übertreffen

Titanstange bietet ein unübertroffenes Verhältnis von Festigkeit zu Gewicht – bis zu doppelt so viel wie Edelstahl 316L – und ist gleichzeitig korrosionsbeständig in Meerwasser, Chlor und Körperflüssigkeiten. Ob es sich bei der Anwendung um ein für die Luft- und Raumfahrt zertifiziertes Befestigungselement hundelt ASTM B348 , ein orthopädisches Implantat, geregelt durch ASTM F136 und ISO 5832-3 , oder ein Tiefsee-Ballastgehäuse, das für eine Tiefe von 6.000 m ausgelegt ist, bietet eine Titanstange die strukturelle Integrität, die kein underes kommerziell nutzbares Metall bei vergleichbarem Gewicht erreichen kann.

In diesem Leitfaden werden mechanische Daten, Sortenvergleiche, branchenspezifische Anwendungen, Überlegungen zur Bearbeitung und Antworten auf die drängendsten Beschaffungsfragen vorgestellt – damit Ingenieure und Einkäufer bereits bei der ersten Bestellung das richtige Stangenmaterial angeben können.

Materialklassifizierung und Schlüsselqualitäten

Titan-Stangenmaterial wird in folgende Kategorien eingeteilt: kommerziell reine (CP) Qualitäten und Titanlegierungssorten . Die vier CP-Klassen (Klasse 1–4) unterscheiden sich nur im Sauerstoff- und Eisengehalt; Legierungssorten enthalten Elemente wie Aluminium und Vanadium, um spezifische mechanische Profile herzustellen.

Note 1 – Maximale Formbarkeit

Ultimative Zugfestigkeit (UTS): mindestens 240 MPa; Streckgrenze: mindestens 170 MPa; Dichte: 4,51 g/cm³. Rechtsanwaltskammer der Stufe 1, geregelt durch ASTM B348 Klasse 1 , ist die weichste CP-Klasse. Es wird bevorzugt für Rohrplatten von Entsalzungsanlagen, Auskleidungen chemischer Reaktoren und architektonische Verkleidungen verwendet, bei denen eine Kaltumformung erforderlich ist.

Klasse 2 – Allzweck-Arbeitstier

UTS: mindestens 345 MPa; Streckgrenze: mindestens 275 MPa; Dehnung: mindestens 20 %. Die am weitesten verbreitete CP-Sorte. Zu den Anwendungen gehören Offshore-Unterwasserwärmetauscher, Schiffspropellerwellen und elektrochemische Verarbeitungsgeräte. ASTM B348 Klasse 2 und ISO 9001 Mühlenzertifizierungen sind Standardanforderungen.

Klasse 4 – CP-Titan mit höchster Festigkeit

UTS: mindestens 550 MPa; Streckgrenze: mindestens 483 MPa. Wird in chirurgischen Implantatkomponenten und chemischen Hochdruckleitungen verwendet, bei denen Legierungselemente aus Gründen der Biokompatibilität oder Korrosion vermieden werden müssen.

Klasse 5 (Ti-6Al-4V) – Goldstandard für Luft- und Raumfahrt und Medizin

UTS: mindestens 950 MPa; Streckgrenze: mindestens 880 MPa; Dichte: 4,43 g/cm³; Ermüdungsgrenze (10⁷ Zyklen): ~620 MPa. Die Alpha-Beta-Legierung enthält 6 % Aluminium und 4 % Vanadium. Regiert von ASTM B348 Klasse 5 für Industriebar und AMS 4928 für die Luft- und Raumfahrt. Es dominiert Schmiedeteile von Turbinenschaufeln, Strukturrahmen für Flugzeuge, Aufhängungsarme für Rennwagen und hochzyklische orthopädische Vorbauten.

Klasse 23 (Ti-6Al-4V ELI) – Veredelung auf Implantatniveau

UTS: mindestens 860 MPa; Streckgrenze: mindestens 795 MPa; Sauerstoffgehalt ≤ 0,13 Gew.-%. Die Extra-Low Interstitial (ELI)-Chemie reduziert Sauerstoff, Stickstoff und Eisen, um die Bruchzähigkeit und Ermüdungsbeständigkeit in Umgebungen mit zyklischer Belastung zu verbessern. Der verbindliche Standard für tragende orthopädische Implantate: ASTM F136 und ISO 5832-3 . Wird in femoralen Hüftschäften, Zwischenwirbelkäfigen der Wirbelsäule und zahnärztlichen Abutmentstangen verwendet.

Klasse 7 (Ti-0,2Pd) – Hervorragende chemische Beständigkeit

Der Zusatz von Palladium (0,12–0,25 %) senkt die Korrosionsrate in reduzierenden Säuren wie Salz- und Schwefelsäure drastisch. Bevorzugt für chemische Prozessanlagen, bei denen es bei Klasse 2 zu Spaltkorrosion kommen würde. Regiert von ASTM B348 Klasse 7 .

Mechanische Leistungsdaten: Titanstab vs. 316L-Edelstahl

Die folgende Tabelle ermöglicht eine direkte Substitutionsanalyse. Alle Titanwerte beziehen sich auf geglühte Stangen gemäß ASTM B348; Die Werte für 316L beziehen sich auf geglühte Stangen gemäß ASTM A276.

Schlüssel zum Mitnehmen: Der Titanstab der Güteklasse 5 erreicht eine 3,5-mal höhere spezifische Festigkeit als 316L-Edelstahl bei 45 % weniger Gewicht pro Volumeneinheit – ein entscheidender Vorteil für gewichtskritische Strukturen.

Branchenspezifische Anwendungen und geltende Standards

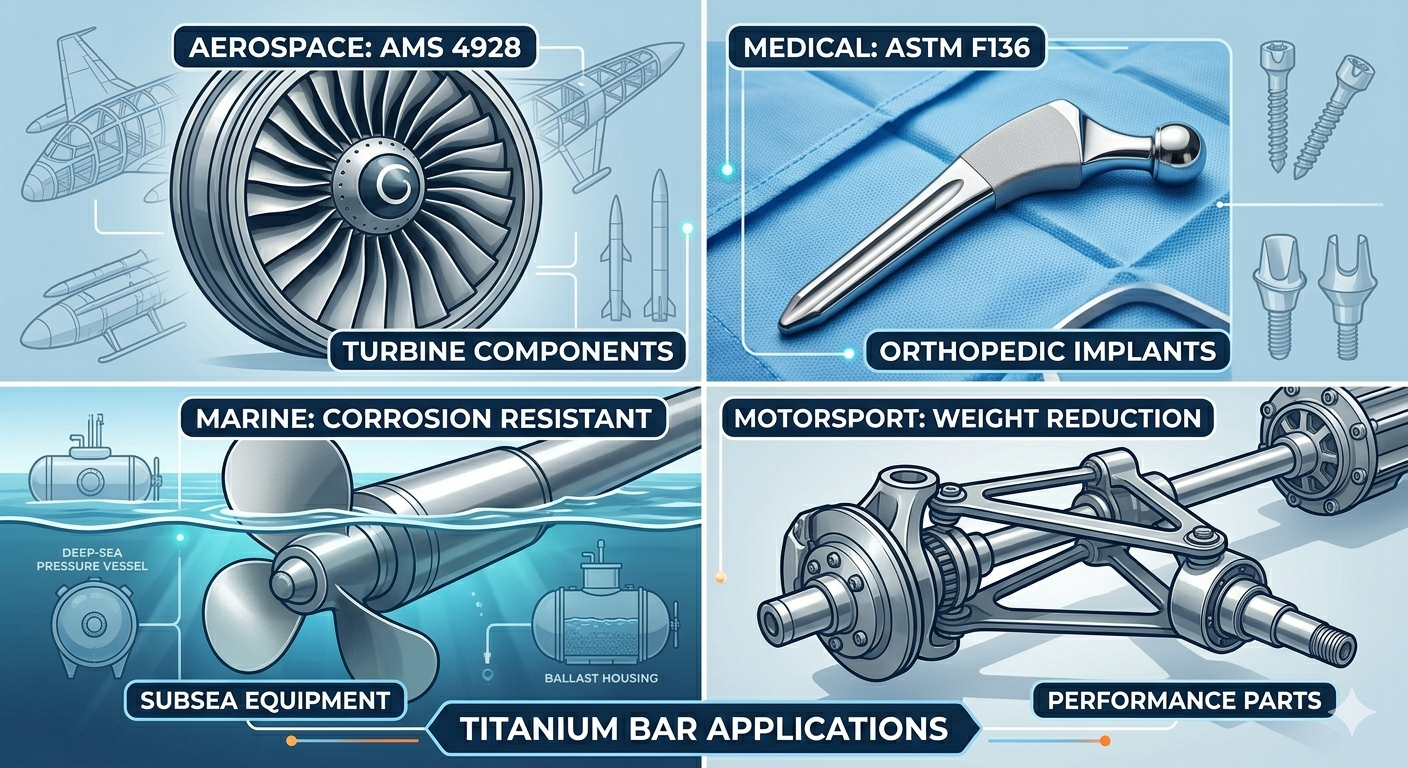

Luft- und Raumfahrt und Verteidigung

Titanstäbe machen etwa 15–20 % des Strukturgewichts in Verkehrsflugzeugen der nächsten Generation aus. Zu den kritischen Anwendungen gehören:

• Befestigungselemente und Schrauben für Flugzeugzellen (Klasse 5, AMS 4928 , NAS 1352-Serie) – Ersetzen von Stahlbolzen mit einem Drittel Gewichtsvorteil
• Schmiedeteile für Kompressorscheiben und turbine blade root bars ( AMS 4928 / AMS 4965 ) ausgelegt für eine Dauertemperatur von 315 °C
• Gehäuse für hydraulische Aktuatoren und landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Hyperschallraketen-Flugzeugrahmenstangen (Klasse 5 oder Beta-C, ASTM B348 Klasse 19 )

Medizinische und orthopädische Implantate

Die Osseointegrationsfähigkeit von Titan – die direkte Verbindung mit lebendem Knochen ohne faserige Gewebeschnittstelle – macht es in tragenden Implantaten unersetzlich. Klasse 23 bar ( ASTM F136, ISO 5832-3 ) ist vorgeschrieben für:

• Femur-Hüftschäfte und acetabular shell blanks — machined from 50–80 mm diameter bar
• Spinale Pedikelschrauben und interbody cage frames — torque-critical thread roots require tight fatigue data
• Abutmentstangen für Zahnimplantate gefräst mit CAD/CAM-Systemen – Güteklasse 4 oder Güteklasse 23 pro ISO 10271
• Trauma-Fixationsplatten und Marknägel — wo MRT-Kompatibilität (nicht ferromagnetisch) unerlässlich ist

Meeres- und Unterwassertechnik

Die Korrosionsrate von Titanstäben im Meerwasser ist effektiv 0,025 mm/Jahr – im Vergleich zu 0,5–1,5 mm/Jahr für 316L – wodurch wartungsfreie Wartungszyklen von 25 Jahren erreichbar sind. Hauptverwendungszwecke:

• Zugstangen für Tiefseedruckbehälter und Ballasttanks ausgelegt für 600 bar (6.000 m Tiefe) unter Verwendung von Klasse 5 bar pro ASTM B348
• Schmiedeteile für Propellerwellen für Marineschiffe – Klasse 2 bietet Korrosionsimmunität ohne Opferanoden
• Wärmetauscherrohrplatten für Entsalzungsanlagen in der 2. Klasse pro ASTM B348 und ASME SB-348
• Wurzelschrauben für Gezeitenturbinenschaufeln und mooring anchor pins in Grade 5

Chemische Verarbeitung und Energie

In Chlor-Alkali-Anlagen und Nasschemiereaktoren übertrifft Titan Hastelloy bei geringeren Kosten pro Volumeneinheit. Spezifische Anwendungen umfassen:

• Elektrodenhalterungen für elektrolytische Zellen — Bar der Güteklasse 1 für maximale Leitfähigkeit und Formbarkeit
• Salpetersäure- und Essigsäurereaktorschächte — Klasse 2 bar, Betriebstemperatur bis 250 °C
• Pumpenschächte für Salzsäure — Güteklasse 7 (Ti-0,2Pd, ASTM B348 Klasse 7 ), wobei Spaltkorrosion durch reduzierende Säure die Fehlerursache ist
• Befestigungselemente für Atommüll-Lagerbehälter — Güteklasse 12 (Ti-0,3Mo-0,8Ni) für kombinierte Festigkeit und Beständigkeit gegen reduzierende Säuren

Motorsport und Hochleistungsautomobile

Die Formel-1-Vorschriften erlauben Titan in Aufhängungsstützen, Getriebewellen und Radbefestigungen, wo sich die Gewichtseinsparung direkt in der Rundenzeit niederschlägt. Stab der Güteklasse 5, bearbeitet nach AMS 4928 bietet eine 40 % Gewichtsreduktion gegenüber gleichwertigen Stahlbauteilen ohne Verlust der Ermüdungslebensdauer bei der 10⁷-Zyklen-Schwelle.

Standardabmessungen und Beschaffungsspezifikationen

Titanstangen sind in runden, sechseckigen, quadratischen und flachen (rechteckigen) Profilen erhältlich. Die folgende Tabelle fasst die standardmäßigen Lagerabmessungen und maßgeblichen Spezifikationen zusammen.

Zu den Optionen für die Oberflächenveredelung gehören: warmgewalzt entzundert (HRD) , kaltgezogen, blankgeglüht (CDBA) und spitzenlos geschliffen (Toleranz ±0,05 mm). Anwendungen in der Luft- und Raumfahrt sowie in der Medizintechnik erfordern in der Regel spitzenlos geschliffene Stangen mit Rückverfolgbarkeit durch Werkszertifikate auf die Chargennummer.

Bearbeitung von Titanstäben: Herausforderungen und Best Practices

Die geringe Wärmeleitfähigkeit von Titan ( 6,7 W/m·K für Klasse 5 , gegenüber 16,3 W/m·K für 316L) führt dazu, dass sich die Wärme an der Schneidkante konzentriert und nicht über den Span abgeführt wird. Ohne korrekte Prozessparameter führen Aufbauschneidenbildung, Kaltverfestigung und Werkzeugabrieb zu schnellem Versagen der Wendeschneidplatte und Maßabweichungen.

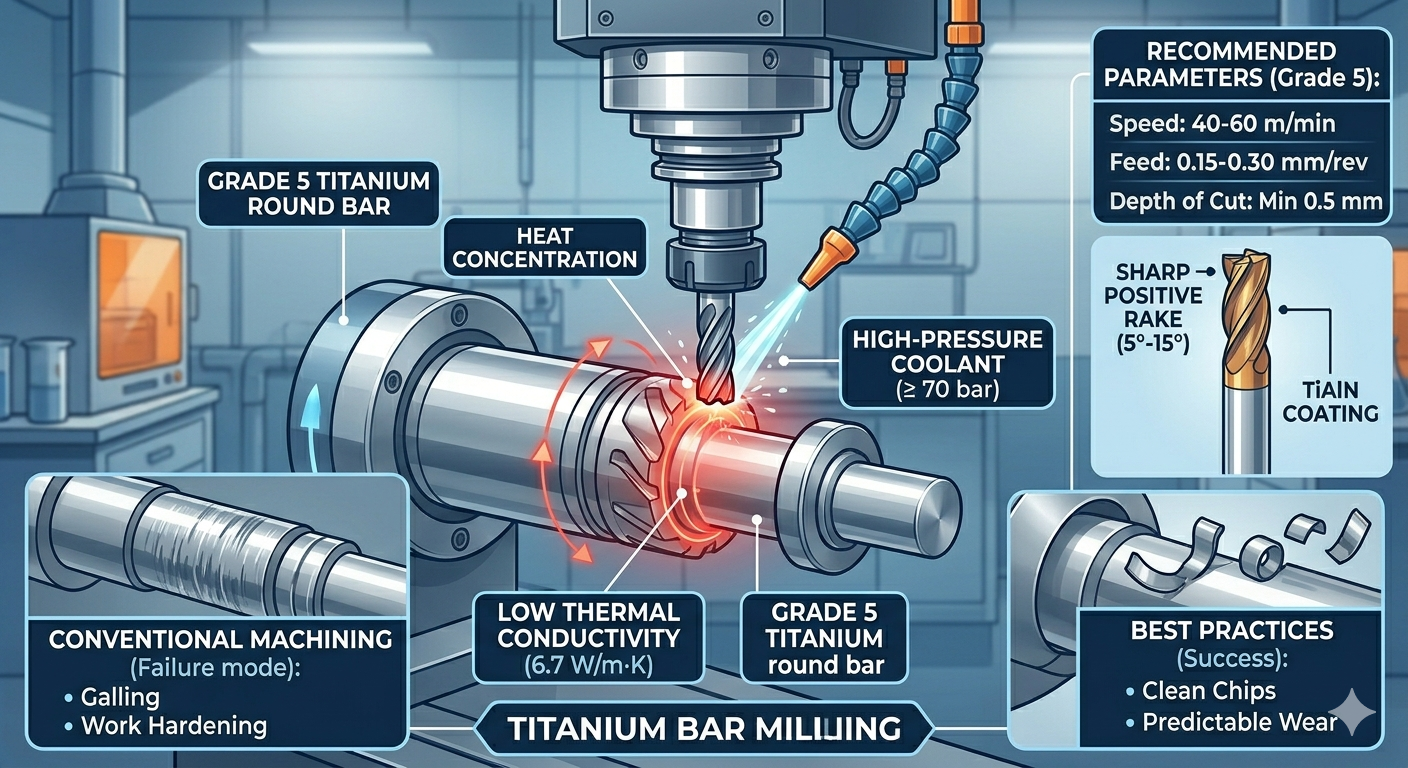

Empfohlene Drehparameter für Stangen der Güteklasse 5

• Schnittgeschwindigkeit: 40–60 m/min (unbeschichtete Hartmetall- oder TiAlN-beschichtete Wendeschneidplatte, ISO K10–K20)
• Vorschubgeschwindigkeit: 0,15–0,30 mm/U, um den Spanbruch aufrechtzuerhalten und Reibung zu vermeiden
• Schnitttiefe: Mindestens 0,5 mm, um unterhalb der kaltverfestigten Schicht aus früheren Durchgängen zu schneiden
• Kühlmittel: Eine auf die Schneidzone gerichtete Hochdruck-Flutkühlung mit ≥ 70 bar ist zwingend erforderlich
• Werkzeuggeometrie: Scharfer positiver Spanwinkel (5°–15°) zur Minimierung der Schnittkraft und Wärmeentwicklung

Hinweise zum Fräsen und Bohren

Zum Fräsen von Stangen der Güteklasse 5 Gleichlauffräsen (konventionell: vermieden) mit TiAlN-beschichtete Schaftfräser mit 3–5 Schneiden Bei einer Oberflächengeschwindigkeit von 60–80 m/min bleibt die Werkzeugstandzeit pro Kante bei über 30 Minuten. Beim Bohren ist Kühlmittel durch die Spindel erforderlich; Tiefbohrzyklen mit 1×-Durchmesser-Durchgängen verhindern Spanansammlungen und thermisches Festfressen in tiefen Löchern.

CP-Klassen (Klasse 1–2) maschinell ungefähr 30 % einfacher Aufgrund der geringeren Festigkeit sind sie zwar besser als Güteklasse 5, ihre gummiartige Beschaffenheit erfordert jedoch immer noch scharfe Werkzeuge und eine gute Spankontrolle.

Qualitätssicherungs- und Zertifizierungsanforderungen

Bei der Beschaffung von Titanstäben für kritische Anwendungen muss die folgende Dokumentationskette angegeben werden, um Rückverfolgbarkeit und Konformität sicherzustellen:

1. Mill Test Certificate (MTC) nach EN 10204 3.1 oder 3.2 — anhand der Schmelzzahl rückverfolgbare chemische Zusammensetzung und mechanische Testergebnisse
2. ASTM B348- oder AMS 4928-Konformitätserklärung — Bestätigung der Spezifikationskonformität je anwendbarer Klasse
3. Bericht über Ultraschallprüfungen (UT). — obligatorisch für Luft- und Raumfahrtstangen mit einem Durchmesser von > 50 mm gemäß AMS 2631 / ASTM E2375
4. Chemische Analyse (OES oder ICP) — Überprüfung des Sauerstoffgehalts für ELI der Klasse 23 (≤ 0,13 Gew.-%) gemäß ASTM F136
5. Zertifikat für das Qualitätsmanagementsystem ISO 9001:2015 / AS9100D von der Fabrik – wird von den meisten Tier-1-OEMs aus der Luft- und Raumfahrtindustrie sowie der Medizintechnik benötigt
6. REACH/RoHS-Erklärung für Klasse 7 (Palladiumgehalt erfordert Offenlegung von Konfliktmineralien in EU-Lieferketten)

Leitfaden zur Klassenauswahl nach Anwendung

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen Titanstäben der Güteklasse 5 und der Güteklasse 2 und wie wähle ich sie aus?

Klasse 2 ist handelsüblich reines Titan: keine Legierungselemente, UTS 345 MPa , ausgezeichnete Korrosionsbeständigkeit und einfache Kaltumformbarkeit. Es ist die kostengünstige Wahl für chemische Prozessanlagen, Schiffswärmetauscher und medizinische Instrumente, die keine strukturellen Lasten tragen. Güteklasse 5 (Ti-6Al-4V) ist eine Alpha-Beta-Legierung mit UTS 950 MPa – fast dreimal stärker – kostet aber 20–30 % mehr pro Kilogramm und ist deutlich schwieriger zu bearbeiten. Wählen Sie die Güteklasse 5 immer dann, wenn das Bauteil tragfähig oder ermüdungskritisch ist oder das Gewicht minimiert werden muss. Wählen Sie Klasse 2, wenn die Korrosionsbeständigkeit im Vordergrund steht und die mechanischen Belastungen gering sind.

F2: Warum ist Titan im Vergleich zu Edelstahl schwer zu bearbeiten?

Drei Eigenschaften machen Titan zu einer Herausforderung: (1) Geringe Wärmeleitfähigkeit (6,7 W/m·K) bedeutet, dass Wärme nicht durch den Span entweichen kann – sie sammelt sich an der Werkzeugspitze und beschleunigt den Verschleiß; (2) Hohe chemische Reaktivität Bei erhöhter Temperatur verschweißt sich Titan mit der Schneidkante (Abrieb), wodurch eine Aufbauschneide entsteht. (3) Kaltverfestigung – Die Oberfläche härtet bei jedem Durchgang aus, daher muss beim nächsten Durchgang unterhalb dieser Schicht geschnitten werden. Durch die richtige Steuerung der Schnittgeschwindigkeit (≤ 60 m/min), des Hochdruckkühlmittels (≥ 70 bar), des scharfen Werkzeugs mit positivem Spanwinkel und einer Schnitttiefe von mindestens 0,5 mm werden alle drei Probleme gelöst und eine vorhersehbare Werkzeugstandzeit erreicht.

F3: Ist der Titansteg wirklich biokompatibel? Welche Standards bestätigen dies?

Ja. Titan bildet eine stabile, inerte TiO₂-Oxidschicht, die die Freisetzung von Ionen in das Gewebe verhindert. Jahrzehntelange klinische Beweise bestätigen eine vernachlässigbare Zytotoxizität und keine Berichte über systemische allergische Reaktionen – im Gegensatz zu nickelhaltigen Legierungen. Für die Einhaltung gesetzlicher Vorschriften wird die Biokompatibilität geregelt ISO 10993-1 (biologische Bewertung von Medizinprodukten) und ISO 10993-5 (Zytotoxizitätstest). Die Konformität auf Materialebene wird bestätigt durch ASTM F136 (Grad 23 für Implantate) und ISO 5832-3 . Beachten Sie, dass einige Patienten empfindlich auf Vanadium reagieren. in diesen Fällen sind vanadiumfreie Legierungen wie z Ti-6Al-7Nb (ISO 5832-11) werden stattdessen angegeben.

F4: Können Titanstangen geschweißt werden und welche Vorsichtsmaßnahmen sind erforderlich?

Titanstangen können mit geschweißt werden GTAW-Schweißen (WIG). mit auf die Güte abgestimmtem Fülldraht. Die entscheidende Anforderung ist Inertgasschutz : Titan absorbiert ab 400 °C Sauerstoff, Stickstoff und Wasserstoff und führt zu Versprödung. Dies erfordert Nachlauf- und Schutzgasschutz (99,999 % Argon), Sauberkeit des Schweißbereichs (IPA-Wischtuch, kein Fett) und eine strenge Temperaturkontrolle zwischen den Durchgängen unter 150 °C. Die Schweißqualität wird überprüft AWS D1.9 (Strukturtitan) oder ASME Abschnitt IX (Druckgeräte). Eine Wärmebehandlung nach dem Schweißen (PWHT) bei 540–600 °C im Vakuum oder Argon wird verwendet, um Restspannungen in Schweißkonstruktionen der Güteklasse 5 abzubauen.

F5: Wie schneidet Titanstab im Vergleich zu Aluminiumlegierungen hinsichtlich der Gewichtseinsparung in der Luft- und Raumfahrt ab?

Aluminiumlegierungen (z. B. 7075-T6: UTS 572 MPa, Dichte 2,81 g/cm³, spezifische Festigkeit ~204 MPa·cm³/g) entsprechen der spezifischen Festigkeit von Titan Grad 5 oder übertreffen diese geringfügig bei Raumtemperatur. Titan bleibt jedoch erhalten Volle mechanische Eigenschaften bis 315 °C wo sich Aluminium oberhalb von 150 °C stark zersetzt. Titan bietet auch ohne Oberflächenbehandlung eine hervorragende Korrosionsbeständigkeit und eine höhere Ermüdungsschwelle. Die technische Wahl ist: Aluminium für nicht-thermische, kostensensible Strukturen; Titan für Anwendungen in heißen Abschnitten, ermüdungskritischen oder korrosiven Umgebungen, bei denen auch die Masse eingeschränkt ist.
