Fragen Sie unsDas Richtige wählen Industrielle runde Titanscheibe kommt es auf drei Kernentscheidungen an: Legierungssorte, Maßtoleranzen und Oberflächenbeschaffenheit . Wenn Sie diese drei Punkte richtig machen, wird die Scheibe in Luft- und Raumfahrt-, medizinischen, chemischen und maritimen Umgebungen zuverlässig funktionieren. Wenn Sie etwas falsch machen, riskieren Sie einen vorzeitigen Ausfall, Ausschussteile oder verschwendetes Budget. Dieser Leitfaden führt Käufer mit spezifischen Daten durch alle kritischen Faktoren, damit Sie beruhigt einkaufen können.
Das Festigkeits-Gewichts-Verhältnis von Titan beträgt ungefähr doppelt so viel wie Edelstahl bei etwa 40 % weniger Gewicht. Seine Korrosionsbeständigkeit in Meerwasser, chlorreichen Umgebungen und menschlichen Körperflüssigkeiten wird von den meisten gewöhnlichen Metallen nicht erreicht. Für anspruchsvolle Industrieanwendungen rechtfertigen diese Eigenschaften einen in der Regel laufenden Preisaufschlag 5–10× höher als Edelstahl 316L pro Kilogramm.
Runde Scheiben werden insbesondere als Ventilsitze, Pumpenlaufräder, Flanschrohlinge, Wärmetauscherkomponenten, chirurgische Implantatrohlinge und Schottverschraubungen für die Luft- und Raumfahrt verwendet. Die Geometrie – flach, kreisförmig und symmetrisch – macht sie zu vielseitigen Ausgangspunkten für die CNC-Bearbeitung.

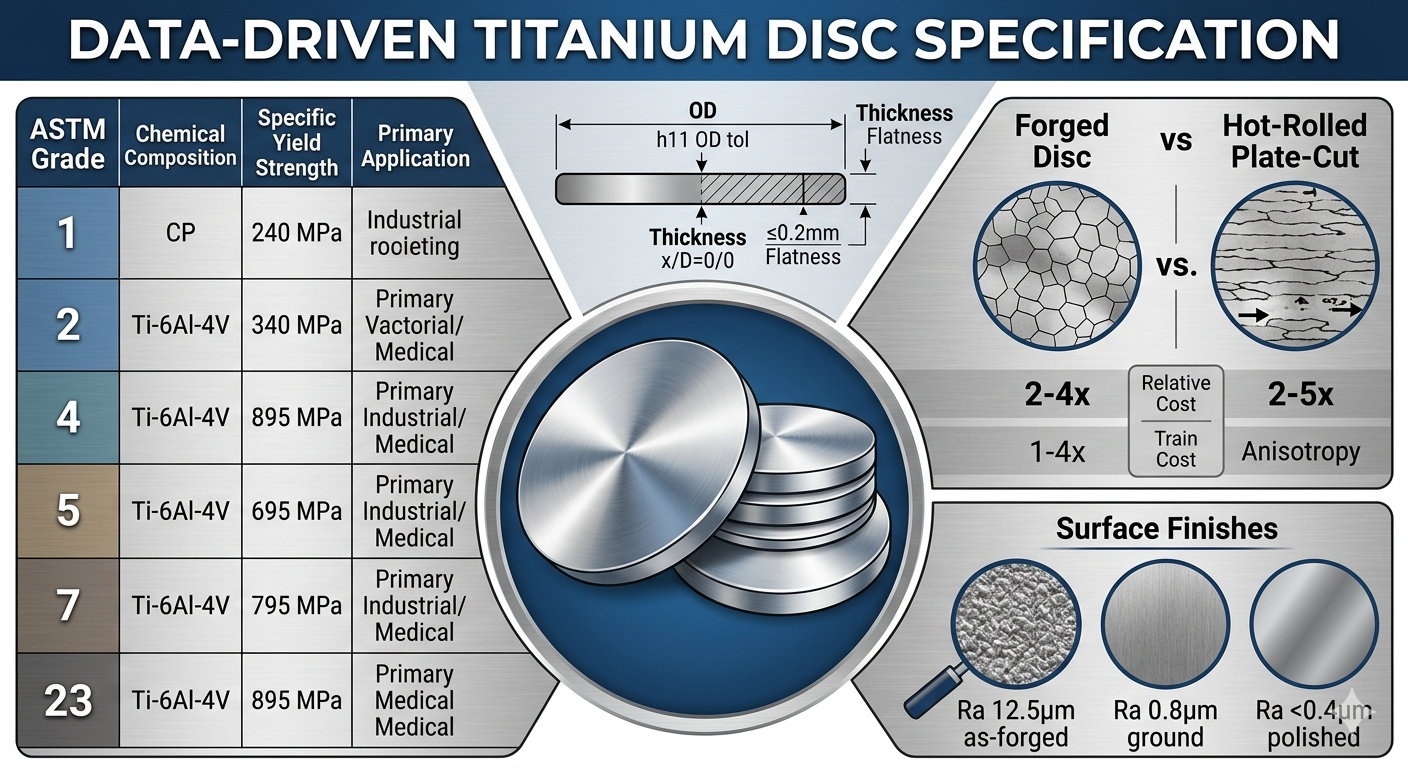

Titan ist kein einzelnes Material. Es gibt über 30 ASTM-gekennzeichnete Qualitäten, aber die meisten industriellen Einkäufer arbeiten mit einer kurzen Liste von sechs. Die Wahl der falschen Sorte ist der teuerste Fehler, den Sie machen können.
| Klasse 1 | Kommerziell rein (CP) | 240 MPa min | Beste Formbarkeit, höchste Korrosionsbeständigkeit | Chemische Verarbeitung, Wärmetauscher |
| Klasse 2 | Kommerziell rein (CP) | 345 MPa min | Am weitesten verbreitet, ausgezeichnete Schweißbarkeit | Industrielle Rohrleitungen, Schiffszubehör |
| Klasse 4 | Kommerziell rein (CP) | 550 MPa min | Höchste Festigkeit unter den CP-Sorten | Chirurgische Implantate, Flugzeugkomponenten |
| Güteklasse 5 (Ti-6Al-4V) | Alpha-Beta-Legierung | 895 MPa min | Höchste Festigkeit, hervorragende Ermüdungsbeständigkeit | Luft- und Raumfahrt, Motorsport, Hochlaststruktur |
| Klasse 7 | CP Palladium | 345 MPa min | Überlegene Beständigkeit gegen reduzierende Säuren | Umgebungen mit Schwefel-/Salzsäure |
| Klasse 23 (Ti-6Al-4V ELI) | Alpha-Beta-Legierung | 828 MPa min | Extra niedrige Zwischenräume für Biokompatibilität | Orthopädische Implantate, chirurgische Geräte |
Note 2 ist für die meisten industriellen Käufer die Standardeinstellung weil es Korrosionsbeständigkeit, Bearbeitbarkeit und Verfügbarkeit in Einklang bringt. Rüsten Sie nur dann auf Klasse 5 auf, wenn die strukturellen Belastungen dies erfordern. Wählen Sie Grad 7 oder Grad 12, wenn die Umgebung reduzierende Säuren enthält, die Standard-CP-Typen angreifen würden.
Eine runde Titanscheibe hat vier Schlüsselabmessungen. Jedes muss in Ihrer Bestellung klar angegeben werden, um nicht übereinstimmende Teile zu vermeiden.
Standard-Lagerscheiben sind bei erhältlich 10 mm bis 1.000 mm Außendurchmesser , obwohl die meisten Lagerbestände zwischen 50 mm und 500 mm liegen. Bei Außendurchmessern über 600 mm müssen Sie mit Lieferzeiten für Sonderanfertigungen von 8–14 Wochen rechnen. Toleranzklasse angeben: h11 (±0,1–0,4 mm) für den allgemeinen industriellen Einsatz oder h8/h9 für passgenaue Baugruppen.
Die Discs reichen typischerweise von 1 mm bis 150 mm dick . Unter 3 mm wird die Ebenheit kritisch – ein Verzug beim Warmwalzen kann zu Parallelitätsfehlern von mehr als 0,5 mm pro 100 mm führen, was für Ventil- oder Dichtungsanwendungen nicht akzeptabel ist. Geben Sie für jede Scheibe, die dünner als 5 mm ist, eine Ebenheitstoleranz an (z. B. ≤ 0,2 mm Gesamtrundlauf der Anzeige).
Ein Verhältnis unter 1:10 (Dicke weniger als 10 % des Durchmessers) gilt als dünne Scheibe und neigt bei der Bearbeitung und Wärmebehandlung zu Verformungen. Wenn Ihre Anwendung ein Verhältnis von weniger als 1:15 erfordert, fordern Sie Spannungsarmglühen als Teil der Lieferbedingungen an.
Bei rotierenden Teilen wie Laufrädern ist die Massentoleranz ebenso wichtig wie die Maßtoleranz. Geben Sie eine maximale Gewichtsabweichung von an ±0,5 % wenn die Scheibe in einer ausgewogenen rotierenden Baugruppe verwendet wird. Unwuchtige Scheiben können bei Hochgeschwindigkeitsanwendungen Vibrationsfrequenzen hervorrufen, die innerhalb von Tausenden von Betriebsstunden zu Lagerschäden führen.
Wie die Disc hergestellt wurde, wirkt sich direkt auf ihre mechanischen Eigenschaften und ihre innere Integrität aus. Drei Produktionswege dominieren den Markt:
Für den allgemeinen industriellen Einsatz (Flansche, Abstandshalter, unkritische strukturelle Verwendung) sind plattengeschnittene Scheiben kostengünstig. Bei zyklisch belasteten oder sicherheitskritischen Teilen immer Schmiedeteile angeben.
Die Oberflächenbeschaffenheit beeinflusst die Dichtungsleistung, die Ermüdungsfestigkeit, die Biokompatibilität und die nachgelagerten Bearbeitungskosten. Lieferanten bieten mehrere Standardbedingungen an:
Kaufen Sie niemals industrielle Titanscheiben ohne Materialprüfbericht (MTR). Ein legitimer MTR dokumentiert die chemische Zusammensetzung (entspricht ASTM B265, AMS 4928 oder gleichwertig), mechanische Testergebnisse (Streckgrenze, UTS, Dehnung), Schmelze-/Chargennummer und die Akkreditierung des Werks (typischerweise ISO 17025 oder NADCAP).
Für bestimmte regulierte Branchen gelten zusätzliche Zertifizierungen:
Fordern Sie eine vollständige Rückverfolgbarkeit der Wärme an. Ein seriöser Lieferant kann jede Scheibe bis zur ursprünglichen Schmelzwärmezahl im Titanwerk zurückverfolgen – entscheidend für Fehleranalysen und behördliche Audits.

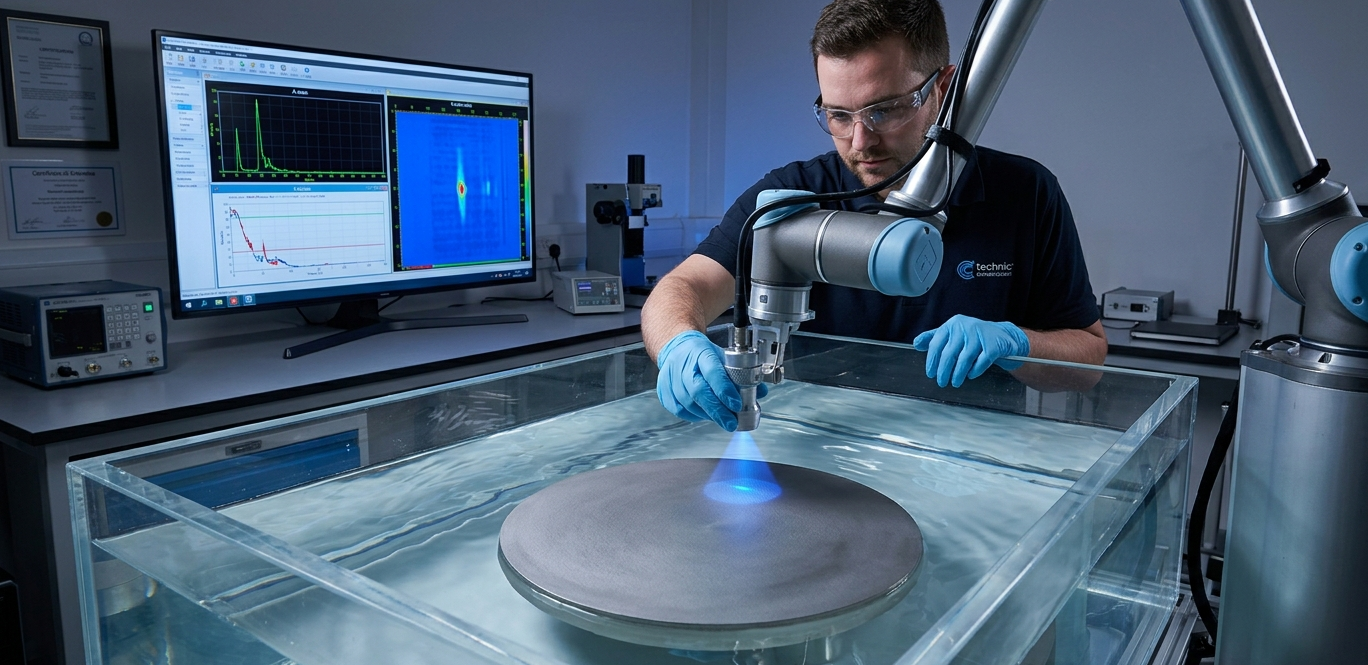

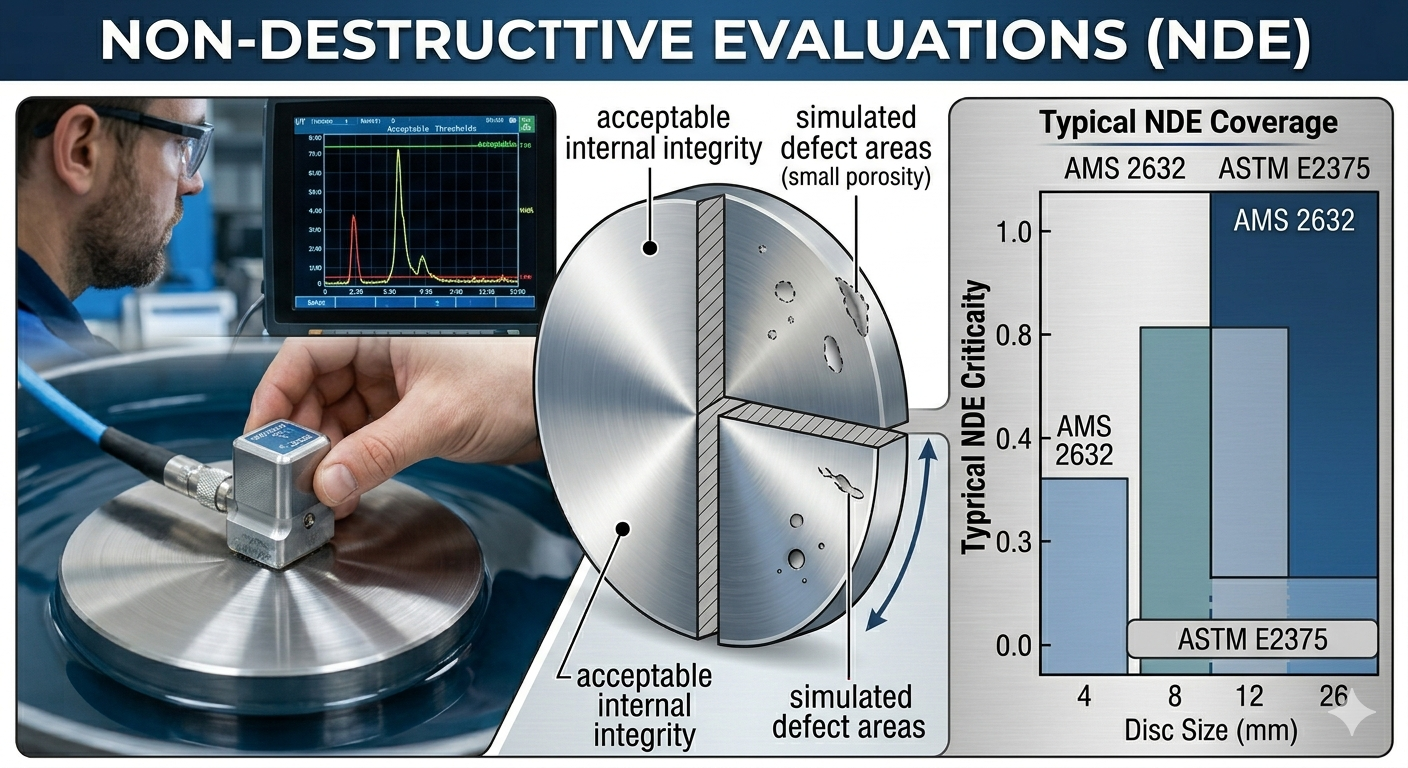

Interne Defekte – Porosität, Einschlüsse, Laminierungen – können visuell nicht erkannt werden. Für Scheiben, die strukturelle Lasten tragen oder in kritischen Baugruppen verwendet werden, geben Sie in Ihrer Bestellung die NDE an. Zu den gängigen Methoden gehören:
Als praktische Regel gilt: erfordern LPI für alle sicherheitskritischen Scheiben und UT für geschmiedete Scheiben mit einer Dicke von mehr als 25 mm . Bei allgemeinem Industriebestand unter mäßiger Belastung kann zur Kostenkontrolle auf die NDE verzichtet werden.
Wo Sie kaufen, wirkt sich auf Preis, Lieferzeit, Dokumentationsqualität und Fälschungsrisiko aus – allesamt wichtige Bedenken in der Titan-Lieferkette.
Der direkte Einkauf bei Primärproduzenten (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) bietet die beste Rückverfolgbarkeit und den niedrigsten Volumenpreis pro Kilogramm. Mindestbestellmengen beginnen in der Regel bei 500–2.000 kg , mit Lieferzeiten von 12–20 Wochen für kundenspezifische Abmessungen. Am besten für großvolumige, langfristige Programme geeignet.
AS9120B- oder ISO 9001-zertifizierte Händler führen zugeschnittene Lagerbestände mit vollständiger MTR-Rückverfolgbarkeit. Lieferzeiten sind in der Regel 1–3 Wochen für Standardgüten und -größen. Der Preisaufschlag gegenüber Direktlieferungen beträgt 15–40 %, die Mindestbestellmengen sind jedoch weitaus geringer (manchmal sogar nur ein Stück). Für die meisten industriellen Einkäufer ist dies der richtige Kanal.
Online-Marktplätze und Spothändler können attraktive Preise bieten, bergen jedoch ein erhöhtes Fälschungs- und Fehlbewertungsrisiko. Bei einer FAA-Untersuchung im Jahr 2019 wurden Titanteile mit gefälschten MTRs in der Luft- und Raumfahrtlieferkette gefunden – ein Problem, das branchenweit weiterhin besteht. Kaufen Sie niemals sicherheitskritische Titanscheiben von ungeprüften Spotlieferanten ohne unabhängige chemische Überprüfung (XRF- oder OES-Analyse).
Die Titanpreise sind volatil und an die Rohschwammpreise, die Energiekosten und die Nachfragezyklen in der Luft- und Raumfahrtindustrie gebunden. Allerdings bieten die ungefähren Preisspannen der Händler für Standard-Discs (aktuelle Marktdaten) nützliche Richtwerte:
| Klasse 2 CP | 100 mm × 10 mm | 18–35 $ | Plattenzuschnitt, im Walzzustand |
| Klasse 2 CP | 300 mm × 20 mm | 160–280 $ | Plattenzuschnitt, im Walzzustand |
| Klasse 5 Ti-6Al-4V | 100 mm × 10 mm | 45–80 $ | Stangenschnitt oder Plattenschnitt |
| Klasse 5 Ti-6Al-4V | 200 mm × 30 mm | 350–600 $ | Geschmiedete Scheibe, AMS-zertifiziert |
| Klasse 23 ELI | 80 mm × 15 mm | 90–150 $ | Medizinische Qualität, ASTM F136 |
Die größten Kostenfaktoren neben dem Rohmaterial sind: NDE-Anforderungen (10–25 %), enge Toleranzen (15–40 %), Oberflächenschleifen (15–100 $ pro Scheibe) und Zertifizierungsdokumentation (50–200 $ pro Bestellung für NADCAP/AS9100-Dokumente).
Verwenden Sie diese Checkliste, um zu überprüfen, ob Ihre Kaufspezifikation vollständig ist, bevor Sie eine Angebotsanfrage (RFQ) senden:
Eine vollständige Ausschreibung, die alle zehn Punkte abdeckt, führt zu vergleichbaren, lückenlosen Angeboten von mehreren Lieferanten und verringert das Risiko, Teile zu erhalten, die die Eingangsprüfung nicht bestehen, erheblich.
